Ecumaster EMU PRO-16 Preterminated Harness Labeled Universal-Kabelbaum

Ecumaster EMU PRO-8 Preterminated Harness Labeled

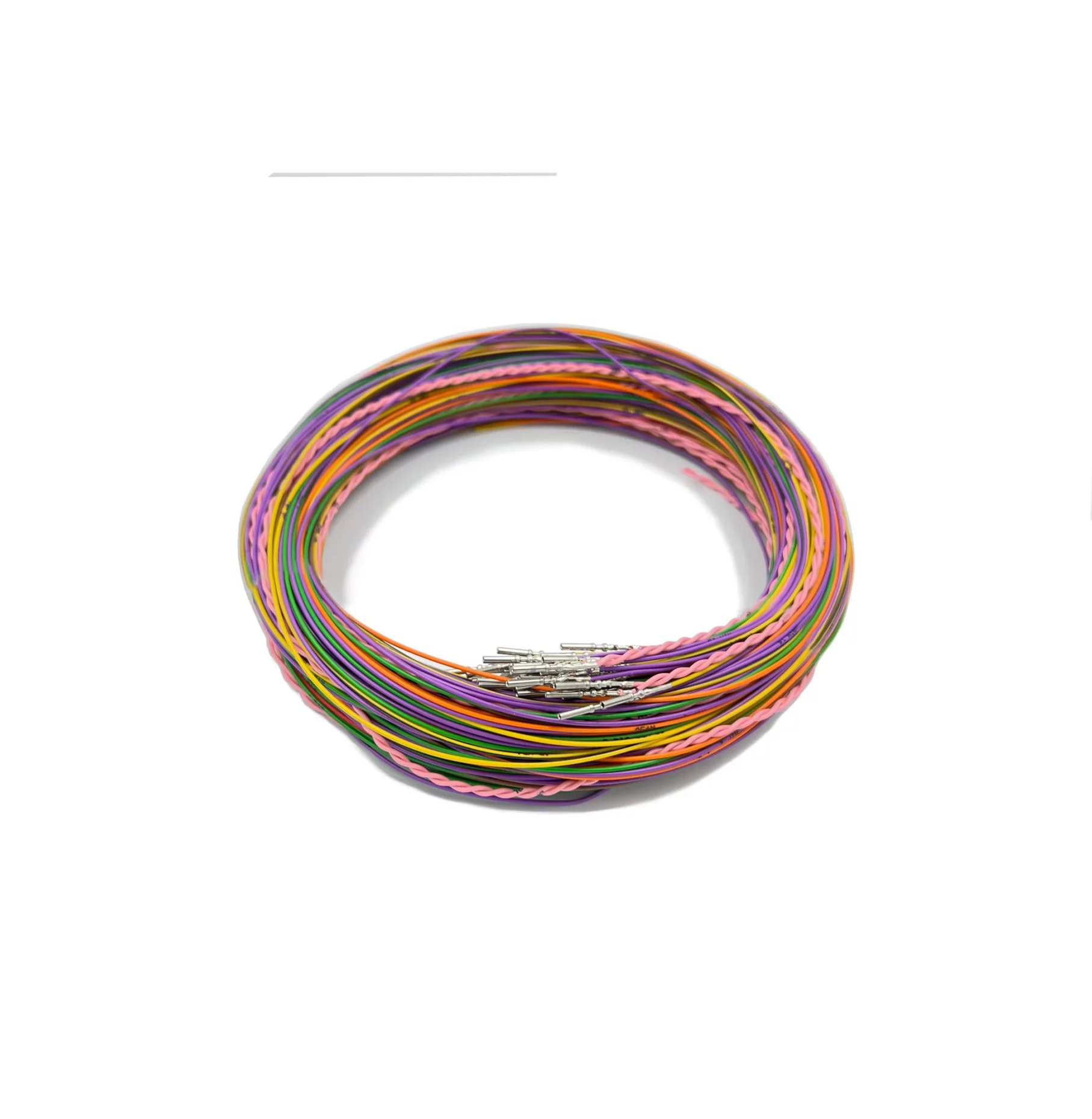

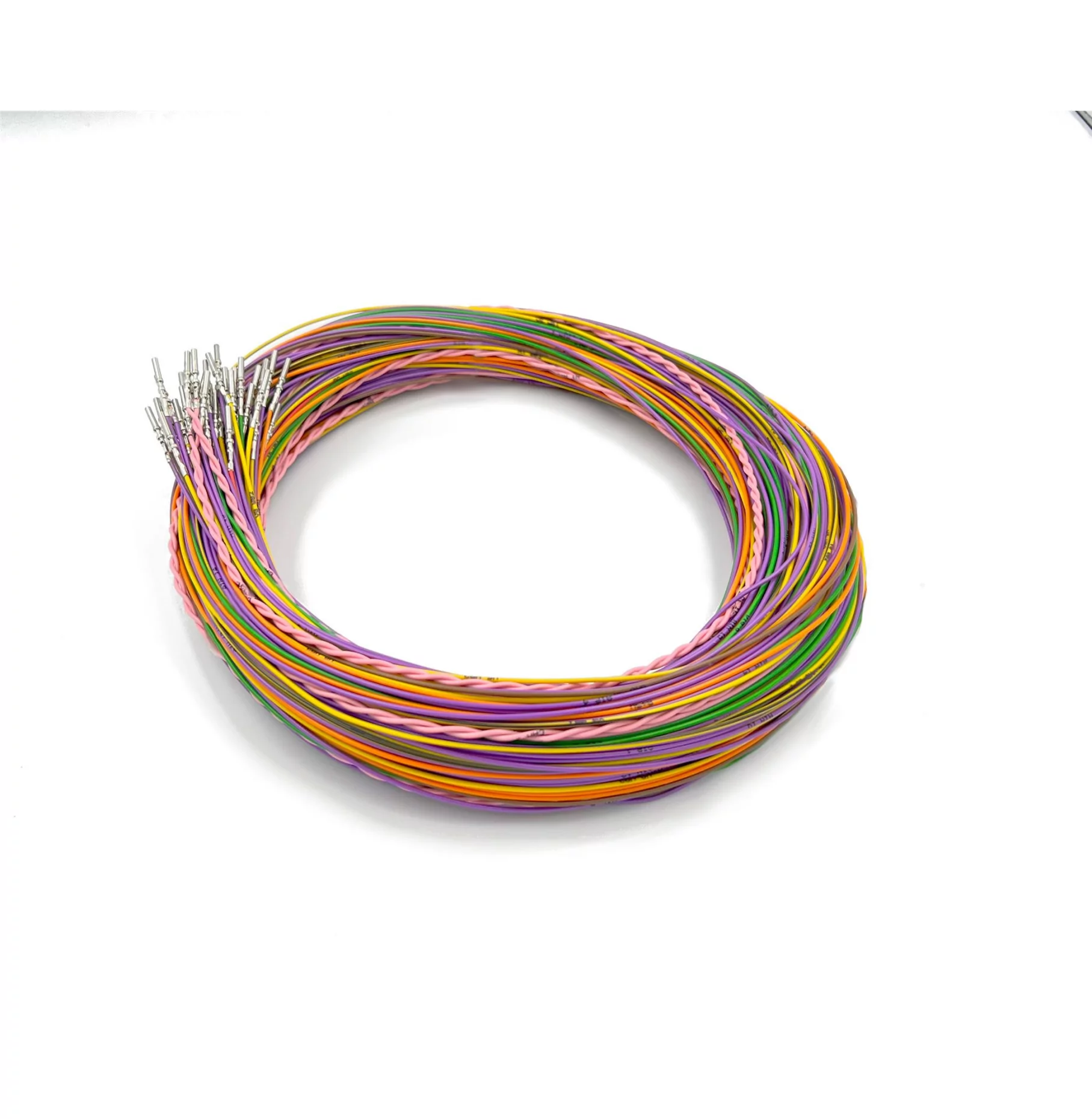

Der vorgefertigte Universal-Kabelbaum von Ecumaster für das EMU PRO-8 ist mit beschrifteten und farblich markierten Kabeln ausgestattet. Er bietet eine einfache und schnelle Installation für Motorsportanwendungen. Der Kabelbaum hat eine Länge von 2,5 m und enthält keine Stecker, was ihn flexibel für verschiedene Einsatzbereiche macht.

Technische Daten:

• Injektoren: 16 Kabel, Weiß, 0,5mm²
• Zündung: 8 Kabel, Blau, 0,75mm²
• AUX: 16 Kabel, Gelb, 0,5mm²
• H-Brücke: 8 Kabel, Grau, 0,75mm²
• Analoge Eingänge: 20 Kabel, Violett, 0,35mm²
• Präzisionsanaloge Eingänge: 8 Kabel, Violett, 0,35mm²
• PGND: 6 Kabel, Schwarz, 0,75mm² bis 1mm²
• AGND/DGND: 4 Kabel, Braun, 0,35mm²
• Digitale Eingänge: 10 Kabel, Grün, 0,35mm²
• WBO: 10 Kabel, Gelb-Schwarz, 0,35mm²
• +5V: 4 Kabel, Orange, 0,35mm²
• +12V: 2 Kabel, Rot, 1mm²
• CAN-Bus: 4 Kabel, Rosa, 0,35mm²
• LIN: 1 Kabel, Rosa, 0,35mm²
• Geschirmte Kabel: 2 Kabel, Raychem

Lieferumfang:

• 1x vorgefertigter Universal-Kabelbaum für EMU PRO-8
• Beschriftete und farblich markierte Kabel
• Länge: 2,5m
• Ohne Stecker

Hinweis:

Der Kabelbaum ist speziell für Motorsportanwendungen entwickelt und nicht für den Straßenverkehr zugelassen. Die Installation sollte von einem qualifizierten Fachmann durchgeführt werden.
